Муфты кабельные: виды, назначение и особенности применения в электротехнических системах

Муфты кабельные — это ключевые элементы любой электротехнической сети, обеспечивающие надежное соединение, разветвление и оконцевание кабельных линий. Без них невозможно представить монтаж, ремонт или модернизацию кабельных трасс, особенно на объектах с высокими требованиями к безопасности и долговечности. На странице https://tpk-parma.ru/katalog/mufty/ представлен широкий ассортимент современных решений для различных задач и условий эксплуатации. В этой статье подробно рассмотрим основные виды муфт, их назначение и нюансы применения, чтобы вы могли сделать грамотный выбор для своих проектов.

Назначение и функции кабельных муфт

Главная задача кабельной муфты — обеспечить электрическую, механическую и конструктивную целостность кабеля на участках соединения, оконцевания или разветвления. Муфты защищают уязвимые места от влаги, пыли, механических повреждений, химических воздействий и перепадов температур. Они также гарантируют герметичность соединения, предотвращая короткие замыкания, потери тока и преждевременный износ кабельной линии.

• Соединение отдельных отрезков кабеля в единую линию;
• Восстановление целостности кабеля после обрыва или повреждения;
• Разветвление сети для создания дополнительных ответвлений;
• Оконцевание кабеля при подключении к электрооборудованию;
• Изоляция и герметизация мест соединения для повышения надежности и безопасности.

Муфты кабельные применяются как при прокладке новых линий, так и при ремонте существующих трасс, обеспечивая долговечность и стабильность работы всей системы.

Основные виды кабельных муфт

Классификация муфт осуществляется по назначению, конструктивным особенностям, материалу и способу монтажа. Рассмотрим основные типы:

• Соединительные — используются для герметичного и прочного соединения концов кабеля между собой. Бывают разборные и неразборные, подходят для работы в сложных условиях (земля, вода, воздух).

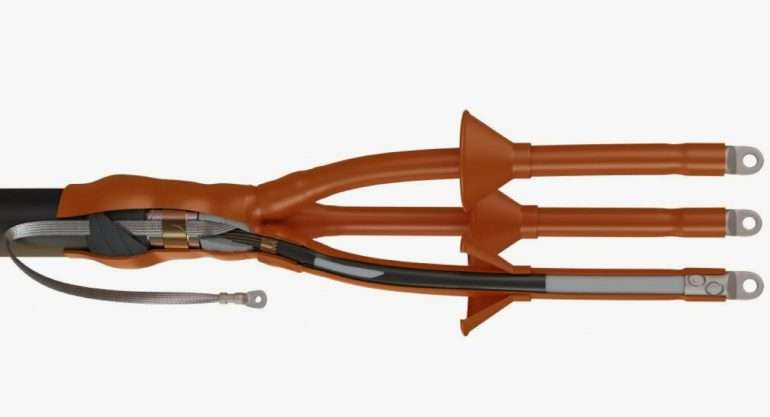

• Концевые — служат для оконцевания кабеля и подключения его к электроустановкам, защищая открытые жилы от внешних воздействий и обеспечивая изоляцию.
• Переходные — предназначены для соединения кабелей разного сечения, материала жил или типа изоляции. Обеспечивают герметичность и надежность перехода.
• Ответвительные — применяются для создания ответвлений от основной силовой линии, что важно при организации сложных сетей.
• Стопорные — используются на участках с перепадами рельефа или в линиях высокого напряжения для предотвращения стекания пропиточных масс и повышения безопасности.

Каждый вид муфт имеет свою маркировку и особенности конструкции, что позволяет подобрать оптимальное решение для конкретных условий эксплуатации.

Материалы и конструктивные особенности

• Чугунные и латунные — для высоковольтных и бронированных кабелей, отличаются прочностью и долговечностью;
• Свинцовые — для кабелей со свинцовой или алюминиевой оболочкой, обеспечивают отличную герметичность;
• Эпоксидные и полиэтиленовые — применяются в шахтах, тоннелях, под землей, устойчивы к влаге и агрессивным средам;
• Термоусаживаемые — самые распространенные, подходят для большинства типов кабелей, быстро и удобно монтируются, обеспечивают высокую степень изоляции и герметичности;
• Муфты холодной усадки — не требуют нагрева при установке, что ускоряет монтаж и снижает риски повреждения изоляции.

Выбор материала зависит от типа кабеля, условий эксплуатации и требований к сроку службы соединения.

Особенности применения и правила выбора

Для правильного выбора и монтажа муфты кабельной необходимо учитывать несколько факторов:

• Рабочее напряжение и ток кабеля;
• Количество жил и их сечение;
• Тип изоляции (бумажная, пластиковая, сшитый полиэтилен);
• Условия прокладки (в земле, на воздухе, под водой, в помещении);
• Необходимость дополнительной защиты от влаги, агрессивных сред или механических повреждений.

Перед установкой важно тщательно подготовить концы кабеля, удалить старую изоляцию и загрязнения, выбрать подходящий комплект и строго следовать инструкции производителя.

Преимущества современных кабельных муфт

• Высокая степень герметичности и изоляции;
• Устойчивость к перепадам температур, влаге и механическим воздействиям;
• Быстрый и удобный монтаж (особенно у термоусаживаемых и муфт холодной усадки);
• Долговечность и минимальные требования к обслуживанию;
• Широкий ассортимент для любых задач и условий эксплуатации.

Современные муфты кабельные позволяют создавать надежные, безопасные и долговечные соединения даже в самых сложных условиях.

Муфты кабельные — это неотъемлемая часть любой электротехнической системы, обеспечивающая надежное соединение, изоляцию и защиту кабельных линий. Грамотный выбор типа и материала муфты позволяет повысить безопасность, продлить срок службы сети и минимизировать риски аварий. Современные технологии и широкий ассортимент изделий дают возможность подобрать оптимальное решение для любых задач, а правильный монтаж гарантирует стабильную и бесперебойную работу всей системы. Муфты кабельные остаются востребованными и незаменимыми элементами в электромонтаже и эксплуатации инженерных сетей.
