асбестоцементная или пластиковая Муфта для асбестоцементных труб
Какие бывают муфты для асбестоцементных и асбестовых труб?
В чем отличие муфт для напорных и безнапорных труб?
Чем отличаются пластиковые муфты от асбестоцементных муфт?
Что такое асбестоцементная или пластиковая муфта?
Какие бывают муфты для асбестоцементных и асбестовых труб?
В чем отличие муфт для напорных и безнапорных труб?
Чем отличаются пластиковые муфты от асбестоцементных муфт?
Все очень просто:
Муфты бывают двух типов и используются для двух назначений:
Муфты бывают:
Назначение:
Для напорных асбестовых асбестоцементных труб (бывают только асбестоцементные. Муфты имеют внутренние бороздки для вкладывания специальных колец-резинок для плотного прилегания и стыкования труб)
Для без напорных асбестовых асбестоцементных труб (бывают и пластиковые и асбестовые. Муфты пластиковые изготавливаются из полипропилена и имеют канавки для стыковки.
Асбестоцементные муфты канавок для резинок не имеют и изготавливаются чуть большего диаметра чем сама труба)
Размеры муфт:
Для асббестоцементной трубы 100мм
Для асббестоцементной трубы 150мм
Для асббестоцементной трубы 200мм
Для асббестоцементной трубы 250мм
Для асббестоцементной трубы 300мм
Для асббестоцементной трубы 350мм
Для асббестоцементной трубы 400мм
Для асббестоцементной трубы 500мм
Пример стыковки асбестоцементных труб муфтами с резинками:
Муфта для напорного асбестоцементного трубопровода
Вырабатываемые у нас по действующему ГОСТ 539-48 асбестоцементные двухбуртные муфты предназначаются для устройства соединений безраструбных асбестоцементных труб при постройке напорных трубопроводов с давлением 10,8 и 5 ат. В зависимости от рабочего гидравлического давления в трубопроводе эти муфты разделяются на 3 марки или типа, аналогично маркам и типам труб.

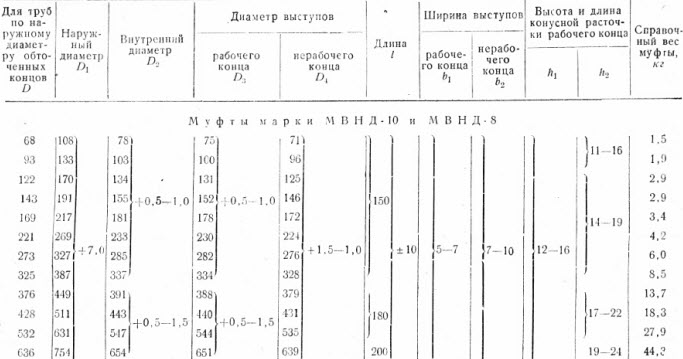

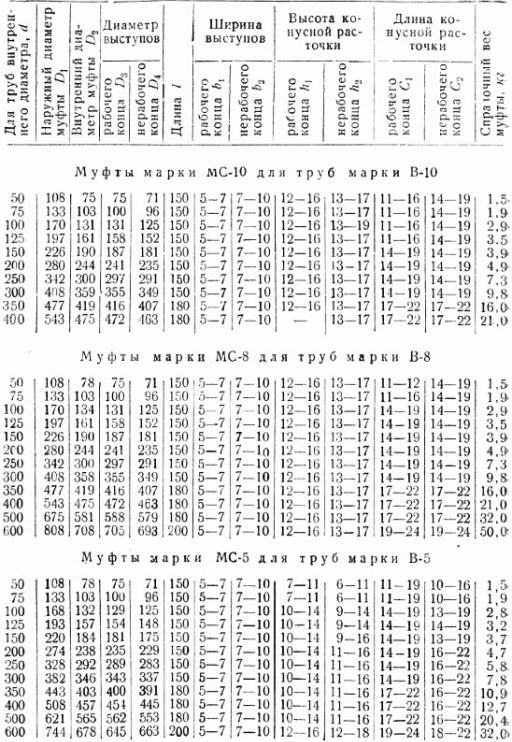

Размеры, допускаемые отклонения по ним и справочный вес муфт марок МВНД-10, МВНД-8 и МВНД-5 приводятся на рис.1 и в табл.1 , а установленные ГОСТ 540-41 размеры муфт, предназначенных для соединений асбестоцементпых труб, изготовленных в соответствии с ГОСТ 539-41 — в табл.2 .
Асбестоцементные двухбуртные муфты не должны иметь трещин. Внутренняя поверхность муфт должна быть обточена строго цилиндрически и иметь по концам выступы и конические расточки. Концы муфт должны быть чисто отрезаны перпендикулярно оси и не должны иметь обломов и расслоений.
По окружности сопряжений обрезов концов с наружной поверхностью и конусными расточками допускаются неровности глубиной не более 2 мм.
На наружной поверхности муфт допускаются царапины и сдиры, если глубина их не превышает 3 мм. Количество таких царапин и сдиров не должно превышать двух на одну муфту. На внутренней поверхности царапины и сдиры не допускаются.
На наружной поверхности каждой муфты должны быть .сделаны несмываемой краской те же надписи, что и на трубах.
Правила приемки муфт соответствуют правилам приемки труб с тем лишь изменением, что от каждой партии отбирают не 10 и 20%, а только 5 и 10% муфт, но не менее 5 штук.
а) наружный диаметр D 1 — посредством кронциркуля и масштабной линейки с делениями в 0,5 мм находят наибольший и наименьший размеры наружного диаметра и сопоставляют их с нормами, приведенными в табл.1 (ГОСТ 539-48);
б) внутренние диаметры D 2 , D 3 и D 4 — посредством нутромера и масштабной линейки с делениями 0,5 мм находят наибольшие и наименьшие размеры D 2 и D 3 и сопоставляют их с нормами, приведенными в табл.1 ;
в) длина муфт l и ширина выступов b 1 и b 2 определяются посредством масштабной линейки с делениями в 1 мм;
г) высота h 1 и h 2 и длина С 1 и С 2 конусных расточек определяются у каждого конца муфты угольником с делениями 1 мм.
Перевозка асбестоцементных двухбуртных муфт, как правило, осуществляется одновременно и комплектно с перевозкой асбестоцементных труб.
При погрузке, выгрузке и перевозке муфт соблюдаются те же правила и меры предосторожности, которые рекомендуются для перевозки асбестоцементных труб.
При перевозке водным транспортом или автомобилями на дальние расстояния муфты должны быть упакованы в ящики с прокладкой их соломой, стружками или другим аналогичным материалом.
Асбестоцементные муфты следует хранить на базисных или участковых складах в сараях или под навесом, сложенными в штабели высотой до 2 м, вертикальными стопами, а не горизонтальными рядами. Муфты должны быть уложены партиями, рассортированными по маркам и диаметрам.
На месте укладки (вблизи траншей) муфты надо складывать в штабели вертикальными стопами или надевать на концы труб ( рис.2 ).
ГОСТ 539-80 Трубы и муфты асбестоцементные напорные. Технические условия
Всесоюзным научно-исследовательским и проектным институтом промышленности асбестоцементных изделий (ВНИИпроектасбест) Минстройматериалов СССР и Всесоюзным научно-исследовательским институтом водоснабжения, канализации, гидротехнических сооружений и инженерной гидрогеологии (ВНИИВодгео) Госстроя СССР
РАЗРАБОТЧИКИ
М.Г. Чеченин , канд. техн. наук; И.Н. Иорамашвили, канд. техн. наук; В.И. Готовцев, канд. техн. наук (руководители темы); Г.А. Пугачев, канд. техн. наук; Р.З. Элькинсон, канд. техн. наук; А.Д. Алиференков, канд. техн. наук; Р.М. Бурсова; Л.М. Лейбенгруб
2 . ВНЕСЕН Министерством промышленности строительных материалов СССР
Зам. министра В.И. Кущиди
3 . УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 15.10.80 № 162
4 . ВЗАМЕН ГОСТ 539-73
5 . ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
6 . ПЕРЕИЗДАНИЕ. Январь 1997 г.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ И МУФТЫ АСБЕСТОЦЕМЕНТНЫЕ
НАПОРНЫЕ
Технические условия
Asbestos cement pressure pipes and couplings.
Specification
Дата введения 01.01.82 г.
Настоящий стандарт распространяется на трубы и муфты асбестоцементные, применяемые для напорных водопроводов и мелиоративных систем.
Для соединения труб должны применяться асбестоцементные муфты типа САМ, удовлетворяющие требованиям настоящего стандарта, или чугунные муфты по ГОСТ 17584.
Для уплотнения муфтовых соединений должны применяться резиновые кольца по ГОСТ 5228.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1 . Трубы и муфты должны изготавливаться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
1.2 . В зависимости от величины рабочего давления трубы и муфты подразделяют на четыре класса, указанные в табл. 1
Условное обозначение класса
Величина рабочего давления
Рабочим давлением Р является максимальное гидравлическое давление, при котором может быть использована труба данного класса при отсутствии внешней нагрузки.
Выбор класса труб определяется расчетом при проектировании трубопровода с учетом условий эксплуатации.
1.3 . Форма труб должна соответствовать указанной на черт. 1 .
Угол конусной расточки приведен как справочный и не является браковочным признаком.
1.4 . Трубы каждого класса в зависимости от пропускной способности (внутреннего диаметра) и длины подразделяют на три типа: 1, 2 и 3.
Размеры труб должны соответствовать приведенным в табл. 2 — 4.
Размеры труб типа 1
Внутренний диаметр* d
Наружный диаметр обточенных концов D
Толщина стенки обточенного конца s
Длина трубы L
* Внутренние диаметры труб являются справочными.
Размеры труб типа 2
Внутренний диаметр* d
Наружный диаметр обточенных концов D
Толщина стенки обточенного конца s
Длина трубы L
* Внутренние диаметры труб являются справочными.
Размеры труб типа 3
Внутренний диаметр* d
Наружный диаметр обточенных концов D
Толщина стенки обточенного конца s
Длина трубы L
* Внутренние диаметры труб являются справочными.
Длина обточенных концов всех труб должна быть не менее 200 мм.
Справочная масса труб приведена в приложении 1.
1.5 . Отклонения размеров труб от номинальных не должны превышать значений, указанных в табл. 5 .
по наружному диаметру обточенных концов труб
по толщине стенки
Примечание. Плюсовой допуск на толщину стенки трубы приведен как справочный и не является браковочным признаком.
1.6 . Форма асбестоцементных муфт должна соответствовать указанной на черт. 2 , а размеры муфт — указанным в табл. 6 .
Внутренний диаметр D1
Толщина стенки муфты s, не менее
Диаметр канавок D
Длина муфты L
* Наружные диаметры муфт являются справочными.
Ширина с конусной расточки муфт должна быть 6 — 11 мм. Угол конусной расточки 45°, размер фаски 2 ´ 45° приведены как справочные и не являются браковочными признаками.
Справочная масса муфт приведена в приложении 2.
1.7 . Отклонения размеров асбестоцементных муфт от номинальных не должны превышать:
+5,0 мм по длине. Допуск приведен как справочный и не является браковочным признаком;
+0,5; -1,0 по внутреннему диаметру D 1 и диаметру канавки D.
1.3 . — 1.7. (Измененная редакция, Изм. № 1).
1.8 . Условное обозначение асбестоцементной трубы (муфты) должно состоять из обозначения класса трубы (муфты), условного прохода трубы в мм, размера по длине в мм, типа (для труб) и обозначения настоящего стандарта.
Пример условного обозначения трубы класса ВТ9, условного прохода 200 мм, длиной 3950 мм, типа 1:
ВТ9 200 ´ 3950 тип 1 ГОСТ 539-80
То же, асбестоцементной муфты, предназначенной для соединения труб класса ВТ12, условного прохода 200 мм:
САМ12 200 ГОСТ 539-80
1.9 . Трубы и муфты не должны иметь трещин, обломов и расслоений.
1.10 . Концы труб и внутренняя поверхность муфт должны быть обточены.
На обточенных поверхностях труб и муфт не должно быть сдиров и вмятин.
Допускаются на наружных необточенных поверхностях труб и муфт отпечатки от технического сукна, сдиры и вмятины глубиной не более 1 мм.
На внутренних поверхностях труб допускаются отпечатки от наката форматных скалок, а на внутренних поверхностях муфт — следы их обточки.
Допускаются незначительные сколы по внутренней поверхности у торца трубы глубиной не более 2 мм и длиной не более 20 мм вдоль образующей трубы.
(Измененная редакция, Изм. № 1).
1.11 . Трубы должны быть прямыми. Отклонение от прямолинейности труб не должно превышать следующих величин:
12 мм — для труб длиной 2950 мм;
12 мм — » » » 3950 мм;
18 мм — » » » 5000 мм;
24 мм — » » » 5950 мм.
1.12 . Длина конусной части должна быть:
6 — 10 мм — для труб условным проходом 100 — 150 мм;
12 — 18 мм — » » » » 200 мм и более.
В сопряжении внутренней поверхности труб и торцов допускаются закругления или фаски шириной не более 5 мм.
(Измененная редакция, Изм. № 1).
1.13 . Трубы и муфты должны быть водонепроницаемыми и при испытании их гидравлическим давлением на наружной поверхности не должно быть признаков проникновения воды.
Величины гидравлического давления при испытании на водонепроницаемость (Pв) должны быть:
для труб и муфт первой категории качества
ВТ6 и САМ6 . 1,2 МПа (12 кгс/см 2 )
ВТ9 и САМ9 . 1,8 МПа (18 кгс/см 2 )
ВТ12 и САМ12 . 2,4 МПа (24 кгс/см 2 )
ВТ15 и САМ15 . 3,0 МПа (30 кгс/см 2 )
для труб и муфт высшей категории качества
ВТ6 и САМ6 . 1,5 МПа (15 кгс/см 2 )
ВТ9 и САМ9 . 2,0 МПа (20 кгс/см 2 )
ВТ12 и САМ12 . 2,5 МПа (25 кгс/см 2 )
ВТ15 и САМ15 . 3,2 МПа (32 кгс/см 2 )
1.14 . Образцы труб при испытании на разрыв внутренним гидравлическим давлением (Рр) должны выдерживать давление, указанное в табл. 7 .
Полномерные трубы при испытании на разрыв внутренним гидравлическим давлением (Рр) должны выдерживать давление, составляющее 75 % от указанного в табл. 7.
(Измененная редакция, Изм. № 2).
Условный проход, мм
Гидравлическое давление, МПа (кгс/см 2 ), для труб класса
1 категории качества
Высшей категории качества
1 категории качества
Высшей категории качества
1 категории качества
Высшей категории качества
1 категории качества
Высшей категории качества
1.15 . Образцы труб при испытании на раздавливание должны выдерживать нагрузки, указанные в табл. 8 .
Условный проход, мм
Минимальная нагрузка при испытании на раздавливание, Н (кгс), для труб класса
1.16 . Образцы труб при испытании на изгиб должны выдерживать нагрузки, указанные в табл. 9 .
Условный проход, мм
Минимальная нагрузка при испытании на изгиб, Н (кгс), для труб класса
1.17 . Соотношения гидравлического давления при разрыве, водонепроницаемости и рабочего, принятые в стандарте, указаны в приложении 3 .
1.18 . Минимальные нагрузки при раздавливании и изгибе, а также величины гидравлического давления при испытании труб на разрыв установлены для образцов труб, испытываемых в водонасыщенном состоянии.
При испытании образцов, не подвергшихся предварительному водонасыщению, величины нагрузок при раздавливании и изгибе и гидравлического давления при разрыве должны быть не менее чем на 10 % выше установленных в табл. 7 — 9.
1.19 . Трубы должны поставляться вместе с муфтами и резиновыми кольцами, при этом число муфт должно быть равно числу труб, а число резиновых колец вдвое превышать число муфт. По требованию заказчика (получателя) число поставляемых муфт и резиновых колец может быть увеличено.
Класс поставляемых муфт должен быть не ниже класса труб.
1.18 , 1.19. (Измененная редакция, Изм. № 1).
2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
2.1 . При производстве труб должны соблюдаться Правила техники безопасности и производственной санитарии для предприятий промышленности строительных материалов, утвержденные в установленном порядке.
2.2 . При проведении испытаний труб должны приниматься меры, обеспечивающие безопасность операторов прессов и других лиц, находящихся на территории цеха.
3. ПРАВИЛА ПРИЕМКИ
3.1 . Каждая партия труб и муфт должна быть принята службой технического контроля предприятия-изготовителя в соответствии с требованиями настоящего стандарта.
(Измененная редакция, Изм. № 4).
3.2 . Приемку труб (муфт) производят партиями. Размер партии труб устанавливают в количестве сменной выработки одной технологической линии, муфт — в количестве сменной выработки муфторасточного станка; допускается для труб с условным проходом 300 мм и более размер партии устанавливать в количестве суточной выработки одной технологической линии. В состав партии должны входить трубы одного диаметра, класса и типа, а также муфты одного диаметра и класса.
(Измененная редакция, Изм. № 1, 3).
3.3 . Правила приемки — по ГОСТ 30301 .
Полномерные трубы, испытанные при приемочном контроле гидравлическим давлением, указанным в п. 1.14, без разрушения, могут поставляться только как трубы более низкого класса или безнапорные.
3.4 . При проведении инспекционных проверок и контроля потребителем порядок отбора, число отбираемых труб и муфт (объем выборки) и оценка результатов контроля — по ГОСТ 30301 .
3.3 , 3.4. (Измененная редакция, Изм. № 4).
3.5 . (Исключен, Изм. № 4).
3.6 . (Исключен, Изм. № 3).
3.7 , 3.8. (Исключены, Изм. № 4).
3.9 . (Исключен, Изм. № 3).
4. МЕТОДЫ ИСПЫТАНИЙ
4.1 . Проверка внешнего вида, формы, размеров, прямолинейности, определение водонепроницаемости, гидравлического давления при разрыве и нагрузок при раздавливании и изгибе должны производиться по ГОСТ 11310 .
5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
5.1 . На наружной поверхности каждой трубы должно быть нанесено краской: товарный знак или наименование предприятия-изготовителя; условное обозначение трубы, номер партии, а также должна быть надпись «Не бросать», а на каждой муфте — условный проход трубы, для которой предназначена муфта, класс муфты и номер партии. На наружной поверхности не менее чем 10 % труб и муфт, отобранных от партии, должен быть нанесен штамп ОТК.
5.2 . Предприятие-изготовитель должно гарантировать соответствие труб и муфт требованиям настоящего стандарта и сопровождать каждую партию документом, удостоверяющим их качество, в котором указывают:
а) наименование и адрес предприятия-изготовителя;
б) номер и дату выдачи документа;
в) номер партии труб, условное обозначение, общее количество в штуках и метрах;
г) номер партии муфт, наименование или условное обозначение, условный проход, количество в штуках.
При поставке труб с чугунными муфтами, обозначенными буквой «М», следует указывать «Не допускаются для питьевого водоснабжения»;
д) количество и внутренний диаметр резиновых колец;
е) результаты испытаний труб и асбестоцементных муфт;
ж) обозначение настоящего стандарта.
5.1 , 5.2. (Измененная редакция, Изм. № 1).
5.3 . Трубы и муфты должны храниться в штабелях уложенными на ровную площадку по классам, типам и диаметрам: трубы — в горизонтальном положении, а муфты — в вертикальном положении.
При укладке труб на неровную площадку под нижний ряд должны быть уложены деревянные подкладки. Нижний ряд труб должен быть закреплен.
5.4 . Трубы, перевозимые средствами железнодорожного транспорта, а также муфты и резиновые кольца к ним должны быть уложены в специальные контейнеры.
Допускается перевозка труб, муфт и резиновых колец без контейнеров, при этом размещение их должно производиться в соответствии с техническими условиями на размещение и крепление асбестоцементных труб в четырехосных полувагонах, утвержденными Министерством путей сообщения СССР.
(Измененная редакция, Изм. № 1).
5.5 . При перевозке труб средствами других видов транспорта они должны быть плотно закреплены. Перевозка труб в самосвалах запрещается.
5.6 . При погрузке и разгрузке не допускается ударять по трубам и муфтам, а также сбрасывать их с какой бы то ни было высоты.
6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
6.1 . При соблюдении потребителем установленных правил транспортирования, хранения и применения асбестоцементных напорных труб и муфт предприятие-изготовитель гарантирует соответствие их требованиям настоящего стандарта при испытаниях трубопроводов с давлением, равным рабочему давлению для данного класса труб плюс 0,3 МПа (3 кгс/см 2 ).
