Задвижка 30ч39р c обрезиненным клином

Задвижка 30ч39р c обрезиненным клином

Задвижка 30ч39р – это фланцевая чугунная задвижка с обрезиненным клином и невыдвижным шпинделем. Производится с условным диаметром прохода ДУ – 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600 мм, номинальным давлением РУ – 16 Бар. Рабочая среда – вода, пар и жидкости не агрессивные к материалам арматуры. Класс герметичности затвора “А” по ГОСТ 9544-93. Предназначена для эксплуатации в водопроводах и отопительных системах с предельной температурой среды 130 °С.

от 870 грн

Каталог задвижек с обрезиненным клином 30ч39р

Технические характеристики

В таблице указаны основные технические характеристики клиновой чугунной задвижки 30ч39р Ру16: тип запорного элемента, способ монтажа, материал уплотнения и корпуса, вид рабочей среды, предельная температура, условное давление.

Устройство и габаритные размеры задвижки 30ч39р

Закрытие и открытие задвижки 30ч39р выполняется в ручную маховиком. Обрезиненный клин перемещается, за счет поступательного движения невыдвижного шпинделя, тем самым обеспечивая закрытие прохода. На чертеже изображено устройство, где

В таблице указаны габариты и размеры задвижки 30ч39р: строительная длина, диаметры прохода, монтажных фланцев и отверстий, высота, масса.

Обозначение и расшифровка маркировки

На корпусе задвижки с обрезиненным клином, указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения, согласно ГОСТ 4666.

Маркировка чугунной задвижки 30ч39р с обрезиненным клином содержит такие параметры и характеристики:

1. Тип арматуры;
2. Условный диаметр прохода;
3. Рабочее давление;
4. Тип привода;
5. Материал уплотнительных колец.

Техническое обслуживание

Эксплуатация чугунных задвижек с обрезиненным клином 30ч39р Ру16 предусматривает периодический визуальный осмотр и техническое обслуживание, которое включает себя:

1. Устранение течи по уплотнениям и прокладкам путем равномерного подтягивания болтов;
2. Замена сальниковой набивки;
3. Периодическая проверка герметичности затвора;
4. Очистка и смазка шпинделя.

Неисправности и их устранение

В таблице приведены возможные неисправности задвижки 30ч39р Ру16 их причины и методы устранения.

Условия эксплуатации и монтаж

Ниже указаны рекомендации к размещению и монтажу задвижки 30ч39р:

• Заранее очистить и подготовить посадочное место на трубопроводной магистрали;
• Запрещена установка на трубопроводы подверженные вибрации;
• Монтаж органом управления вниз не допускается;
• Предотвратить воздействие нагрузок на задвижку 30ч39р – вибрации, перекосы, сжатие, изгиб, кручение, растяжение;
• Установить между фланцами прокладки и равномерно обтянуть болты;

График отношения давления и температуры

График номинального давления задвижки 30ч39р к температуре рабочей жидкости.

Купить фланцевую чугунную задвижку 30ч39р Ру16

У Систем Качества можете купить задвижки чугунные 30ч39р Ру-16 для воды, пара. Вся запорная арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: запорная задвижка 30ч39р, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт 30ч39р и аналога 30ч939р с электроприводом, устраним неисправности и дефекты, проведем ревизию и притирку (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена задвижки с обрезиненным клином в Украине

Цена задвижки 30ч39р Pn16 зависит от диаметра ДУ, производителя (Украина, Китай, Россия, Польша, Турция, Словакия, отечественные СССР с хранения), технического состояния и года производства (новая, складское хранение, после ревизии). В таблице указаны цены на задвижки чугунные фланцевые с обрезине30ч39р Ру-16 на 01.07.2021.

Для опта действует система скидок 5-15% от прайса. Для уточнения актуальной стоимости 30ч39р – обратитесь к менеджеру или отправьте запрос на почту.

30ч39р: Технические характеристики

Доставка в регионы — через транспортные компании.
Доставка оплаченного товара до транспортной компании — бесплатно.

Назначение:
задвижка с обрезиненным клином невыдвижным шпинделем фланцевая чугунная 30ч39р предназначена для установки на трубопровод в качестве запорного устройства для полного перекрытия потока рабочей среды.
Технические характеристики:
Рабочая среда: вода по СанПиН 2.1.4.1074.
Температура рабочей среды: от 5 до 75ºС.
Номинальное давление: 1,6 (16) МПа (кгс/см²).
Присоединение к трубопроводу: фланцевое.
Материал:
Корпусные детали, клин — серый чугун СЧ 20 ГОСТ 1412-85.
Шпиндель — сталь корозионно-стойкая 20Х13.
Закладная гайка — латунь.
Уплотнение клина — резиновая смесь.
Герметичность затвора: класс А по ГОСТ 9544-2005.
Производитель:

; ;
• ОАО «Завод «Водоприбор».

Габаритно-массовые и присоединительные размеры задвижки 30ч39р:

Задвижка 30ч39р устанавливается на трубопроводе в местах доступных для осмотра и обслуживания в любом положении, кроме положения маховиком вниз. Задвижка должна открываться на полный проход, использование 30ч39р в режиме регулирования и дросселирования среды при частично открытом затворе не допускается.

Закрытие производится вручную вращением маховика по часовой стрелке. При вращении шпинделя закладная гайка, соединенная с обрезиненным клином, движется поступательно, опуская клин до полного соприкосновения его покрытых резиной поверхностей с внутренней поверхностью корпуса задвижки, тем самым перекрывая проход. Упругий резиновый клин 30ч39р обеспечивает надежную герметизацию в затворе задвижки, а также предотвращает возможность заклинивания затвора.

Завод-изготовитель гарантирует соответствие задвижек технической документации в течение 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня изготовления.

Средний срок службы до списания — 16 лет.
Гарантийная наработка задвижки на отказ — 600 циклов, средняя — 1500 циклов.

Качество и надежность от «Фитинг-техкомплект»

Нашим Покупателям мы предлагаем полную комплектацию заказа, конкурентные цены, дилерские скидки и бесплатную доставку до транспортной компании!

По всем вопросам, пожалуйста, звоните в рабочее время (пн.-пт. с 9-00 до 17-00) по телефону:

+7 (495) 580-3049 (многоканальный)

Также Вы можете написать на электронную почту нашим менеджерам или послать заявку в произвольном виде через форму обратной связи:

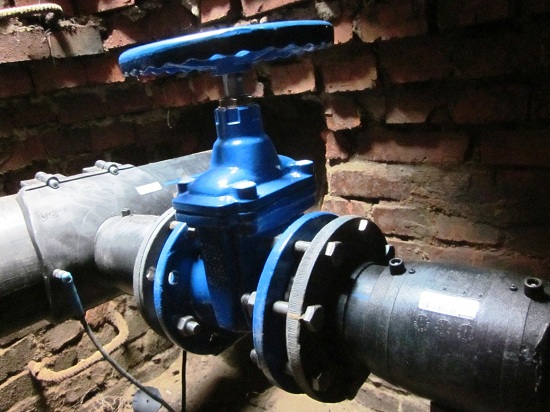

Основные характеристики чугунной задвижки 30ч39р с обрезиненным клином

Мастера сантехники применяют задвижку 30ч930бр в качестве запорного устройства для удобной эксплуатации систем водоснабжения питьевой воды и теплоснабжения. Также, она применяется в канализационных магистралях.

Для задвижек типа МЗВ максимальная температура транспортируемой жидкости составляет 75˚С, для МЗВГ — 150˚С. С их помощью удается добиться полного перекрытия трубопровода в любом направлении. Работает изделие в двух режимах: открыто и закрыто.

• Высокой надежностью эксплуатации, благодаря простой конструкции и прочному материалу изготовления — чугуну;
• Коротким крутящим моментом;
• Отсутствием сальникового узла;
• Отсутствием риска заклинивания задвижки при резком повышении температуры;
• Двухслойным уплотнением шпинделя;
• Отсутствием приямок на теле изделия.

Изнутри ее поверхность также прорезинена. В ее структуру включены элементы открытия прохода рабочей среды и ее закрытия.

Для перекрытия части трубопровода в движение приводится шпиндель. Он закреплен в осевом направлении и его перемещение осуществляется по часовой стрелке.

Двигаясь, шпиндель запускает опускание клина до его контакта с внутренней поверхностью тела задвижки. В процессе открытия трубопровода шпиндель двигается в обратном направлении.

Относится задвижка 30ч930бр к полнопроходным изделиям. Это позволяет обезопасить ее от нежелательных скоплений и осадков на внутренней поверхности. Оснащение обрезиненным клином позволяет ей герметично перекрывать поток веществ.

Согласно надежности герметичного перекрытия задвижка относится к классу «А» по ГОСТу 9544. Кроме того, резина защищает поверхность металла от быстрого износа.

Корпус изделия выполнен путем литья из чугуна. Чтобы защитить металл от воздействия разрушающих, коррозийных процессов, его поверхность покрывается эпоксидным составом. Монтаж запорной арматуры МЗВ на трубопровод осуществляется при помощи фланцев. Для герметизации стыка используют паронитовые прокладки.

• Материал изготовления – чугун ВЧ50.
• Уплотнение – резина.
• Тип соединения с трубопроводом – фланцевый.
• Рабочая среда – вода, в том числе питьевая, пар, газообразные, неагрессивные соединения.
• Диаметр изделия – от 50 до 300 мм.
• Рабочее давление изделия — в пределах 16 Бар.

Задвижка типа МЗВ используется для работы с холодной водой. Коэффициент ее гидравлического сопротивления составляет 0,2 единиц. В зависимости от условного диаметра изделия отличается пробное давление: для Ду 50, 80 и 100 мм оно составляет 2,4 Мпа, для Ду 150, 200 и 300 – 1,5 Мпа.

Чугунные арматуры с обрезиненным клином МЗВ работают только с водой температурой не более 75˚С и не менее 5˚С. Их расположение в пространстве может быть любым, за исключением положения маховиком вниз.

Изделие МЗВГ применяется для работы с горячими средами. Значение гидравлического сопротивления тоже, что и у задвижки МЗВ – 0,2. Пробное давление для всех изделий одно – 1,6 Мпа. Температура рабочей среды может достигать 150˚С. Эффективная эксплуатация запорной арматуры достигается при температуре воздуха от 15˚С мороза до 40˚С тепла.

Для задвижек МЗВГ допускается незначительная протечка. Для разных изделий ее допустимая норма имеет свои объемы:

• Ду 50 – 0,3 см3/мин;
• Ду 80 – 0,48 см2/мин;
• Ду 100 – 0,6 см3/мин.

Монтаж задвижки начинается с ее правильной транспортировки к месту установки, которая должна обеспечить ей защиту от попадания внутрь посторонних предметов. Перед началом установки в обязательном порядке проводится контрольная проверка изделия.

Для этого нужно троекратно открыть и закрыть задвижку. Если при этом ее подвижные элементы перемещаются плавно и без рывков, можно начинать монтаж запорной арматуры с обрезиненным клином.

• Фланцы должны монтировать аккуратно, полностью исключая перекосы.
• Отверстия болтов должны совпадать с отверстиями на фланцевой части.
• Концы трубопровода, находящиеся в смежном положении по отношению к задвижке, должны быть надежно зафиксированы.
• Следует обеспечить компенсацию теплового напряжения водопровода при креплении задвижки путем обустройства фундамента.
• Необходимо проверить герметичность установки сразу же после ее монтажа путем прогонки системы. Задвижка должна быть при этом полностью открыта.

• Перед началом монтажа изделие нужно прочно зафиксировать на поверхности трубопровода при помощи стропальных инструментов. Они должны оставаться на своем месте вплоть до окончания установки.
• Место монтажа должно быть обеспечено достаточно широкими проходами для безопасной установки и обслуживания задвижки.
• Место проведения работ должно быть сухим, хорошо подсвеченным и вентилируемым.
• Следует исключить непроизвольный выход жидкости в трубопровод во время монтажных работ.
• Для обустройства шпинделя в вертикальном положении следует заранее позаботиться об эстакадах.
• Нельзя проводить любые ремонтные работы, если в трубопроводе присутствует давление, или превышать его сверх нормы, указанной в технических рекомендациях.

Сле дует применять задвижку строго по рекомендациям технических документов. Нельзя использовать изделие в качестве регулятора потока жидкости. Перед началом эксплуатации следует проверить количество оборотов шпинделя.
