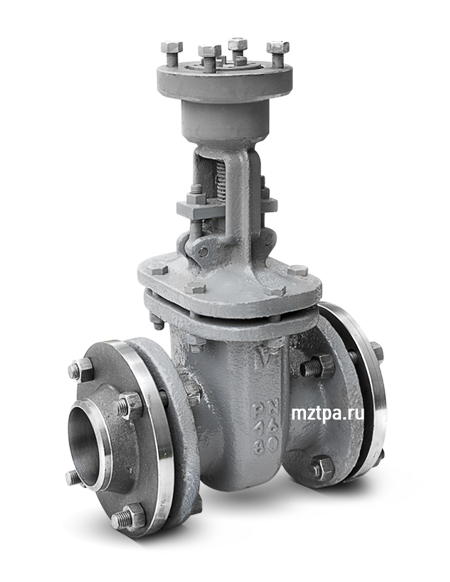

Задвижка 30с941нж с электроприводом на

30с941нж

Материальное исполнение задвижек 30с941нж

• 1. Корпус: сталь 25Л
• 2. Крышка: сталь 25Л
• 3. Клин (диски): сталь 25Л
• 4. Шпиндель: 20Х13
• 5. Гайка шпинделя: сталь 45, латунь ЛС59
• 6. Гайка: сталь 25
• 7. Шпилька, болт: сталь 35
• 8. Болт откидной: сталь 35
• 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
• 10. Набивка сальника: АГИ, ТРГ
• 11. Подшипник: по ГОСТ 7872-89
• 12. Наплавка на кольце в корпусе: 07Х25Н13
• 13. Наплавка на клине: сталь по типу 20Х13

Задвижка стальная клиновая литая 30с941нж (двухдисковый клин), DN 50 — 300 мм

ПРИНИМАЮТСЯ ЗАКАЗЫ НА ЗАДВИЖКИ 30С941НЖ С ЦЕЛЬНЫМ КЛИНОМ

Упругий клин, DN 50 — 1200 мм

Габаритные размеры задвижек 30с941нж

*Присоединительные размеры фланцев по ГОСТ 33259-2015

Характеристики задвижек 30с941нж для подбора электропривода

*Задвижки под разные типы приводов изготавливаются по согласованию с заказчиком (при несоответствии максимального момента электропривода номинальному моменту закрытия задвижки).

30с941нж с электроприводом

Пермский трубопроводный завод ПТЗ производит трубопроводную арматуру 30с941нж с электроприводом, задвижка клиновая. Задвижка обладает минимальным гидравлическим сопротивлением. Трубопроводная арматура задвижка клиновая 30с941нж с электроприводом инсталлируется в магистрали: нефтяные, газовые, водные. Производитель задвижки 30с941нж завод ПТЗ осуществляет поставку во все регионы России. Все элементы запорной арматуры проходят стендовые испытания на герметичность, прочность и давление.

Схема задвижка клиновая 30с941нж

Расшифровка 30с941нж

• 30 — тип арматуры — задвижка
• с — материал корпуса — углеродистая сталь
• 9 — с электроприводом
• 41 — номер модели
• нж — материал уплотнения — нержавеющая сталь

Дополнительные характеристики 30с941нж

• клиновая — седла расположены под углом относительно друг друга, а при закрытии клин плотно входит в промежуток между ними
• фланцевая — стыкуется с элементами трубопроводов с помощью фланцевых соединителей
• с выдвижным шпинделем — конструкция предусматривает наружное расположение ходовой гайки и резьбы шпинделя, который при вращении совершает поступательное движение
• задвижка клиновая 30с941нж ду50, ду80, ду100, ду125, ду150, ду200, ду250, ду300, ду350, ду400, ду500, ду600, ду700, ду800, ду1000, ду1200

30с941нж с электроприводом принцип работы: при вращении маховика получает вращение резьбовая втулка, преобразующая вращательное движение в поступательное движение шпинделя и клина, тем самым открывая или закрывая проходное сечение.

30с941нж с электроприводом

Задвижка клиновая 30с941нж с электроприводом имеет хорошую пропускную способность и менее чувствительны к загрязнению среды. Клиновая задвижка 30с941нж с электроприводом это стальная промышленная задвижка которая используется для перекрытия потоков сред внутри трубопроводов, в качестве запорной арматуры на магистралях промышленного назначения с жидкими и газообразными средами. Использование задвижек 30с941нж в качестве регулирующих не допускается. Применяемые материалы коррозиестойкие.

Цена на 30с941нж самая низкая, так как наше предприятие является производителем запорной арматуры. Если Вы хотите купить 30с941нж клиновую задвижку с электроприводом, звоните на наш трубопроводный завод ПТЗ. Производство клиновой задвижки осуществляется только из высококачественного сырья с соблюдением всех ГОСТов и Ваших требований, если они не противоречат безопасности эксплуатации системы. Мы открыты к взаимовыгодному сотрудничеству.

Оперативно отгружаем задвижки клиновые 30с941нж с электроприводом, в города: Ноябрьск, Тарко-Сале, Пуровский, Екатеринбург, Тюмень, Томск, Лянтор, Губкинский, Пермь, Уфа, Нефтеюганск, Нефтекамск, Урай, Пыть-Ях, Мегион, Новый Уренгой, Надым, Салехард, Нижневартовск, Излучинск, Радужный, Казань, Ханты-Мансийск, Советский, Нягань, Когалым, Муравленко и в другие города РФ, а так же, в ближнее зарубежье.

30с941нж технические характеристики

• обозначение: 30с941нж
• тип: задвижка клиновая с электроприводом
• материал корпус, крышка — Сталь 20, 25Л
• рабочая среда: пар, вода, нефтепродукты, масла, агрессивные и технические жидкости нейтральные по своему воздействию к материалам корпуса и уплотнительных колец
• условный диаметр: Ду50, Ду80, Ду100, Ду125, Ду150, Ду200 Ду250, Ду300, Ду350, Ду400, Ду500, Ду600, Ду700, Ду800, Ду1000, Ду1200
• задвижка клиновая 30с941нж ду50, 30с941нж ду80, 30с941нж ду100, 30с941нж ду125, 30с941нж ду150, 30с941нж ду200, 30с941нж ду250, 30с941нж ду300, 30с941нж ду350, 30с941нж ду400, 30с941нж ду500, 30с941нж ду600, 30с941нж ду700, 30с941нж ду800, 30с941нж ду1000, 30с941нж ду1200
• давление номинальное PN, МПа (кгс/см²): 1,6 МПа (16 кгс/см²)
• герметичность затвора по ГОСТ Р 54808-2011: класс А, B, C
• температура рабочей среды: от -40 ºC до 425 ºC
• рабочее положение на трубопроводе: приводом вверх, допускается отклонение до 90°в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до 30° в любую сторону
• управление задвижк ой: электропривод
• направление среды: с любой стороны магистральных фланцев
• присоединение к трубопроводу: фланцевое по ГОСТ 54432-2011
• климатическое исполнение: У, ХЛ, УХЛ по ГОСТ 15150-69
• 30с941нж производитель ПТЗ — Пермский трубопроводный завод

Клиновая задвижка 30с941нж перед продажей и поступлением на складское хранение проходит выходной контроль на работоспособность и герметичность. Документальное подтверждение качества — паспорт 30с941нж и сертификат задвижки клиновой . Высокое качество задвижки клиновой обеспечивается точным соблюдением технологий производства.

Трубопроводная арматура задвижка клиновая 30с941нж с электроприводом основные размеры, мм

Задвижка 30с941нж с электроприводом

Стальные клиновые задвижки под электропривод предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 25Л-35Л с фланцевым присоединением и под приварку, с типом управления — электропривод (общепромышленное исполнение или взрывозащищенное исполнение) Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет.
Гарантия 24 месяца.

Задвижки могут поставляться как в виде под электропривод, так и задвижка с электроприводом в комплекте. По заказу можем установить электропривод AUMA на Российские задвижки.

Форма заказа:

Оптовым покупателям скидка до 25%. Бесплатная отправка по РФ.

Задвижки и электропривода в наличии!

Цены на общепромышленые и взрывозащищенные электропривода, задвижки с электроприводом МЗТА смотрите НИЖЕ:

Масса, кг не более

тел. +7 (495) 737-90-00, 737-90-18; e-mail: info@transarm.com

Задвижки с электроприводом МЗТА

Задвижка 30с941нж МЗТА с электроприводом Н-А, ТУ 3741-008-43179794-2009

30с941нж МЗТА с электроприводом Н-А, ТУ 3741-008-43179794-2009

30с941нж МЗТА с электроприводом Н-А, ТУ 3741-008-43179794-2009

30с941нж МЗТА с электроприводом Н-А, ТУ 3741-008-43179794-2009

30с941нж МЗТА с электроприводом Н-А, ТУ 3741-008-43179794-2009

30с941нж МЗТА с электроприводом Н-Б, ТУ 3741-008-43179794-2009

30с941нж МЗТА с электроприводом Н-Б, ТУ 3741-008-43179794-2009

30с941нж МЗТА с электроприводом Н-А, ТУ 3741-008-43179794-2009

30с941нж МЗТА с электроприводом Н-В, ТУ 3741-008-43179794-2009

30с941нж МЗТА с электроприводом Н-В, ТУ 3741-008-43179794-2009

30с941нж МЗТА с электроприводом Н-В, ТУ 3741-008-43179794-2009

30с941нж МЗТА с электроприводом Н-Г, ТУ 3741-008-43179794-2009

30с941нж МЗТА с электроприводом Н-Г, ТУ 3741-008-43179794-2009

30с941нж МЗТА с электроприводом Н-Г, ТУ 3741-008-43179794-2009

30с941нж МЗТА с электроприводом Н-Г, ТУ 3741-008-43179794-2009

30с941нж МЗТА с электроприводом Н-Д, ТУ 3741-008-43179794-2009

Электропривод общепромышленный к задвижке 30с941нж Ду 50, 80, 100, 150 типа Н-А — 49 880,00 руб. с НДС.

Электропривод общепромышленный к задвижке 30с941нж Ду 50, 80, 100, 150 типа Н-А2-11 — 57 880,00 руб. с НДС.

Электропривод взрывозащищенный к задвижке 30с941нж Ду 50, 80, 100, 150 типа В-А — 89 290,00 руб. с НДС.

Электропривод общепромышленный к задвижке 30с941нж Ду 200, 250, 300 типа НБ 0 70110,00 руб. с НДС.

Электропривод общепромышленный к задвижке 30с941нж Ду 200, 250, 300 типа Н-Б2-06 — 98 100,00 руб. с НДС.

Электропривод взрывозащищенный к задвижке 30с941нж Ду 200, 250, 300 типа В-Б — 109 830,00 руб. с НДС.

Электропривод общепромышленный к задвижке 30с941нж Ду 400, 500 типа Н-В — 162 100,00 руб. с НДС.

Электропривод взрывозащищенный к задвижке 30с941нж Ду 400, 500 типа В-В — 199 500,00 руб. с НДС.

Электропривод общепромышленный к задвижке 30с941нж Ду 600, 700, 800 типа Н-Г — 232 100,00 руб. с НДС.

Электропривод взрывозащищенный к задвижке 30с941нж Ду 600, 700, 800 типа В-Г — 265 290,00 руб. с НДС.

Электропривод общепромышленный типа Н-Д — 305 600,00 руб. с НДС.

Электропривод взрывозащищенный типа В-Д — 325 690,00 руб. с НДС.

Устанавливаем электропривода производства AUMA на Российские задвижки

Так же в наличии имеются чугунные задвижки с электроприводом 30ч906бр, 30ч939р и нержавеющие задвижки 30нж941нж, стальные задвижки 30с964нж, 30с915нж.

Задвижка с электроприводом 30с941нж МЗТА Ду50 Ру16 ГЗ-А 70/24 по специальной цене 66500 руб с НДС.

ЗАО «Трансарм» официальный дилер ГЗ Электропривод уже 15 лет!

Цены действительны на 2022 год.

Паспорт на задвижку с электроприводом можно скачать здесь!

Техническое описание задвижки 30с941нж. Вся запорная арматура сертифицирована, на неё предоставляется гарантия 24 месяца. Имеется разрешение Госгортехнадзора на применение арматуры на особо опасных объектах нефтяной и газовой промышленности. Сертификат соответствия техническим условиям ТС на задвижки клиновые. Задвижка с электроприводом надежная запорная, трубопроводная арматура используемая для самых тяжелых условий работы.

Осуществляем доставку трубопроводной арматуры на объекты заказчика по всей России, собственным автотранспортном по г.Москва, Отправка ТК Деловые Линии-бесплатно!

Технические характеристики

• Давление номинальное PN, МПа (кг/кв.см) 1,6 (16)
• Рабочая среда: Вода, пар нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой
• Температура окружающей среды, °С от -40 до +40
• Температура рабочей среды, °С от -40 до +450
• Класс герметичности затвора «А» по ГОСТ 9544-93
• Присоединение к трубопроводу фланцевое Присоединительные размеры и размеры уплотнительных поверхностей корпуса исп.1 ГОСТ 12815-80
• Направление подачи среды с любой стороны магистральных фланцев
• Установочное положение на трубопроводе любое (кроме электроприводом вниз)
• Задвижка с электроприводом поставляется с электроприводами расчитаными на напряжение 380В, а под заказ, за дополнительную плату устанавливаем электропривода на 220В.

Материал основных деталей:

1. Корпус, крышка, клин — сталь 25Л; 35Л
2. Шпиндель — сталь 20Х13.
3. Маховик — чугун.
4. Прокладка под крышку — паронит.
5. Набивка уплотнительная — графлекс.
6. Уплотнение в затворе (наплавка) — 07Х25Н13 (12ХН10Т; 08Х17Т1).

Задвижки изготавливаются в общепромышленном и взрывозащищенном исполнении.

На задвижки с электроприводом устанавливаются электроприводы взрывозащищенные с маркировкой взрывозащиты 1ЕхdIIBТ4 многооборотные типа В-А, В-Б, В-В, В-Г, В-Д применяются для управления трубопроводной запорной арматурой в химической, нефтяной, газовой, энергетической отраслях промышленности где требуется повышенная надежность и безопасность электропривода.
Взрывозащищенные электроприводы могут устанавливаться во взрывоопасных зонах класса IIВ по ГОСТ Р 51330.0-99 в помещениях, на открытом воздухе под навесом, в соответствии с ПУЭ гл. 7.3 для оборудования с маркировкой взрывозащиты 1ExdIIВТ4, так же поставляются привода с маркировкой ХЛ-1 для холодных климатических условий.

На складе Трансарм всегда в наличии имеются взрывозащищенные электроприводы к запорной арматуре разных типоразмеров.

Наши сотрудники помогут подобрать необходимый Вам электропривод для вашей задвижки.

По желанию заказчика возможна установка электропривода и отгрузка продукции в сборе с установленным электроприводом.

Нужны задвижки с электроприводом ? Купите электрозадвижки с общепромышленными и взрывозащищенными электроприводами из наличия, по низким ценам, и с гарантией качества в ЗАО «Трансарм».
