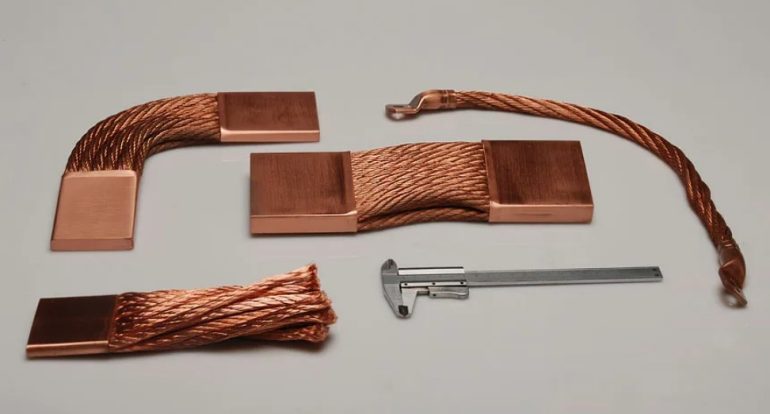

Медные шины — основа распределительных устройств, щитов и подстанций. Их привычный цвет — красновато-коричневый, цвет чистой меди. Но иногда можно увидеть шины с серебристым отливом. Это шины медные лужёные. Их покрывают тонким слоем олова, и эта процедура меняет не только внешний вид, но и служебные характеристики изделия. Зачем покрывать отличный токопроводящий металл другим металлом? Разве медь сама по себе не хороша? В этой статье мы подробно разберём, что такое лужёные медные шины, как их изготавливают, для чего применяют и в каких случаях покрытие оловом становится не просто желательным, а необходимым.
Что такое лужение и зачем оно нужно
Лужение — это процесс нанесения тонкого слоя расплавленного олова на поверхность медного изделия. Толщина покрытия обычно составляет от 5 до 40 микрометров. После нанесения олово образует на меди прочную, плотную и коррозионно-стойкую плёнку.
Зачем это делают? Медь — отличный проводник, но у неё есть недостатки. На воздухе медь окисляется. Сначала образуется тонкая плёнка оксида меди, которая не нарушает электрического контакта. Но со временем, особенно в агрессивных средах, на поверхности меди появляется зелёный налёт (патина) и чёрные оксидные плёнки. Они ухудшают проводимость и увеличивают переходное сопротивление в контактных соединениях.
Олово же устойчиво к коррозии. Оно не окисляется на воздухе, не реагирует с большинством кислот и щелочей. Оловянное покрытие изолирует медь от окружающей среды, сохраняя её отличные токопроводящие свойства на десятки лет.
Кроме того, олово более мягкое, чем медь. При затяжке болтовых соединений оловянный слой пластично деформируется, заполняя микронеровности на контактных поверхностях. Это обеспечивает бóльшую площадь фактического контакта и меньшее переходное сопротивление, чем при соединении меди с медью.
Как изготавливают лужёные медные шины
Процесс производства лужёных шин состоит из нескольких этапов.
Сначала изготавливают саму медную шину. Медь должна быть высокой чистоты — не менее 99,9 процента. Шина может быть гибкой (плетёной или из пластин) или жёсткой (прямоугольного или круглого сечения). Поверхность шины должна быть чистой, без оксидов и жировых загрязнений.
Затем шину подготавливают к лужению. Её очищают механически (щётки, пескоструй) или химически (травление в слабых кислотах). Это самый ответственный этап: если на поверхности останется оксидная плёнка, олово будет держаться плохо.
После очистки шину погружают в ванну с расплавленным оловом при температуре 232-260 градусов цельсия. Шина находится в расплаве несколько секунд — ровно столько, чтобы олово смочило поверхность, но медь не успела раствориться. Излишки олова удаляют протиркой или с помощью сжатого воздуха.
В современных производствах вместо горячего лужения используют гальваническое осаждение олова. В этом случае шину погружают в электролит и пропускают электрический ток. Олово осаждается на поверхности из раствора. Этот метод позволяет получить более равномерное покрытие с контролируемой толщиной, но он дороже и требует сложного оборудования.
Гибкие плетёные шины лудить сложнее. Их часто не погружают в расплав целиком, а наносят олово только на концевые наконечники (места подключения), оставляя среднюю часть неизменной. Это разумно, так как основной рабочий контакт происходит именно на концах.
Отличие лужёной шины от обычной медной
Внешне отличить лужёную шину от обычной очень просто. Обычная медь имеет характерный красноватый цвет. Лужёная шина — серебристая или матово-белая. На срезе видно, что покрытие нанесено только снаружи; внутри остаётся чистая медь.
По электрическим свойствам лужёная шина практически не отличается от медной. Олово имеет более высокое удельное сопротивление (0,115 ома на квадратный миллиметр на метр) по сравнению с медью (0,0175). Но слой олова очень тонкий, и его вклад в общее сопротивление пренебрежимо мал. Основной ток идёт по меди.
Главное различие — в поверхностных свойствах. Лужёная шина не окисляется, не темнеет и не зеленеет. Её контактные поверхности остаются чистыми и токопроводящими даже после длительного хранения или эксплуатации во влажной среде.
Кроме того, лужёная шина легче паяется. Олово служит припоем, и к лужёной поверхности припаять проводник или наконечник гораздо проще, чем к чистой меди, которая быстро окисляется при нагреве.
Коррозионная стойкость: главная причина лужения
Медь — металл средней коррозионной стойкости. В сухом воздухе она окисляется медленно, образуя тонкую защитную плёнку. Но во влажной атмосфере, особенно с примесями сернистых соединений (типично для промышленных городов), медь покрывается зелёным налётом и чернотой. Контактные соединения начинают греться, падает надежность.
Олово в обычных условиях не окисляется. На его поверхности образуется очень тонкая и плотная оксидная плёнка, которая не растёт вглубь и не мешает электрическому контакту. Кроме того, олово устойчиво к воздействию сероводорода, аммиака и большинства органических кислот.
Поэтому для электрооборудования, работающего во влажных, химически агрессивных средах или на открытом воздухе, лужёные шины — это не роскошь, а необходимость. Их устанавливают на судах, на морских нефтегазовых платформах, в химических цехах, в очистных сооружениях, на железнодорожных станциях с электропоездами (где есть брызги воды и солевых растворов).
Улучшение электрического контакта
Второе важнейшее назначение оловянного покрытия — обеспечение надёжного и стабильного электрического контакта.
Когда две медные поверхности сжимаются болтом, контакт происходит только в отдельных точках — на вершинах микронеровностей. Остальная площадь поверхности не касается из-за шероховатости. Контактное сопротивление тем выше, чем меньше фактическая площадь контакта.
Олово — мягкий металл. При затяжке болта оловянный слой пластически деформируется, заполняя впадины микронеровностей. Фактическая площадь контакта становится близкой к геометрической. Контактное сопротивление снижается в разы.
Кроме того, олово не образует твёрдых и хрупких оксидных плёнок, которые разрушались бы при вибрации. В медных контактах со временем под влиянием вибрации и температурных циклов оксидная плёнка может растрескиваться и осыпаться, оголяя свежую медь, которая снова окисляется. Это приводит к нестабильности контакта. Оловянный контакт остаётся стабильным годами.
Особенно это важно для алюминиевых шин. Медь и алюминий образуют гальваническую пару, и при наличии влаги происходит интенсивная коррозия алюминия. Лужение медной шины предотвращает прямой контакт меди с алюминием, так как олово является нейтральным по отношению к алюминию металлом.
Лужение для пайки: технологическое преимущество
Хотя основные шинные соединения выполняются болтовыми, иногда возникает необходимость припаять к шине ответвление, перемычку или измерительный провод. Пайка меди — процесс возможный, но требующий хорошего флюса и высокой температуры, так как медь быстро окисляется при нагреве.
Лужёная шина уже имеет на поверхности слой припоя (олово). Для пайки достаточно нагреть место соединения до температуры плавления олова (около 230 градусов) и прижать проводник. Олово расплавится и обеспечит качественное соединение без дополнительного флюса и припоя.
Гибкие многопроволочные наконечники часто изготавливают с лужением концов. Проволочки не распускаются, не расслаиваются, с ними легко работать. В щитах и шкафах это значительно ускоряет монтаж.
Где применяются лужёные медные шины
Лужёные шины имеют широкую область применения, связанную с условиями повышенной влажности, коррозии или требованиями к качеству контакта.
Первое — судостроение и морская техника. На кораблях и платформах воздух насыщен солями, влажность близка к 100 процентам. Обычная медь зелёнеет за месяцы. Только лужёные шины обеспечивают длительную надёжную работу.
Второе — химическая промышленность. Агрессивные пары кислот и щелочей разрушают медь. Олово значительно устойчивее.
Третье — железнодорожный транспорт. Электровозы, вагоны метро, тяговые подстанции работают на открытом воздухе, подвержены осадкам и брызгам. Лужёные шины — стандарт для этих отраслей.
Четвёртое — электрощиты в неотапливаемых помещениях. Гаражи, подвалы, ангары, склады. Перепады температур ведут к конденсации влаги на металлических частях. Лужёные шины не боятся этого.
Пятое — заземляющие устройства. Контур заземления находится в земле, где коррозия металлов наиболее интенсивна. Заземляющие шины в распределительных щитах часто лудут для надёжности соединений.
Шестое — соединение с алюминиевыми шинами. Чтобы избежать гальванической коррозии в паре медь-алюминий, медную шину лудут. Олово является «нейтральным» металлом и не создаёт опасной разности потенциалов ни с медью, ни с алюминием.
Недостатки лужёных шин
У оловянного покрытия есть и минусы, о которых нужно знать.
Первый недостаток — ограничение по рабочей температуре. Олово плавится при 232 градусах цельсия. При длительной работе вблизи этой температуры покрытие может потечь. Допустимая рабочая температура лужёных шин обычно не превышает 150 градусов. Чистая медь может работать при более высоких температурах (до 200-250 градусов).
Второй недостаток — интерметаллическая диффузия. Со временем, особенно при нагреве, олово и медь диффундируют друг в друга, образуя хрупкие интерметаллические соединения (например, Cu₃Sn и Cu₆Sn₅). Этот слой растёт от границы раздела в обе стороны. Через несколько лет интенсивной работы при повышенных температурах весь слой олова может превратиться в твёрдый и хрупкий интерметаллид. Такое покрытие уже не пластично, при вибрации может трескаться, и его защитные свойства снижаются.
Третий недостаток — дополнительная стоимость. Лужение — это дополнительная технологическая операция, которая увеличивает цену изделия. Для обычных сухих помещений оно часто не требуется.
Четвёртый недостаток — сложность чистки. Потемневшую или загрязнённую медную шину легко зачистить наждачной бумагой. На лужёной шине зачистка повредит покрытие. Приходится использовать специальные неабразивные методы.
Как отличить качественно лужёную шину
Не всякое серебристое покрытие на шине — качественное лужение. Вот несколько признаков хорошего оловянного покрытия.
Первый признак — равномерность. Покрытие должно быть гладким, без проплешин, наплывов и капель. Гальваническое лужение даёт идеально ровный слой. Горячее лужение может иметь небольшие подтёки, но они допустимы.
Второй признак — адгезия. Покрытие не должно отслаиваться и шелушиться. Можно провести простой тест: согнуть шину под небольшим углом. На хорошем покрытии не появится трещин и отслоений.
Третий признак — толщина. Слишком тонкое покрытие (менее 5 микрометров) быстро разрушится от диффузии. Слишком толстое (более 40 микрометров) склонно к образованию трещин при изгибе. Оптимальная толщина — 10-25 микрометров.
Четвёртый признак — чистота. На покрытии не должно быть тёмных пятен (следов окисления), следов флюса или остатков электролита.
Пятый признак — наличие маркировки. Качественные производители наносят на шину маркировку, указывающую на наличие лужения (например, буквы «луж» или «tin plated»).
Сравнение с другими видами покрытий
Олово — не единственный металл, которым покрывают медные шины. Иногда используют серебро, никель или цинк. У каждого покрытия свои особенности.
Серебряное покрытие имеет наименьшее удельное сопротивление и наилучшую паяемость. Но серебро очень дорого, и на воздухе оно чернеет. Серебряные шины применяют только в специальной высокочастотной технике.
Никелевое покрытие очень твёрдое и износостойкое, устойчиво к высоким температурам (до 600 градусов). Но никель имеет худшую проводимость, чем медь, и его контактное сопротивление выше, чем у олова. Никелирование используют для шин, работающих в условиях интенсивного износа (скользящие контакты).
Цинковое покрытие дешевле олова, защищает от коррозии, но цинк образует гальваническую пару с медью. При попадании влаги цинк будет разрушаться первым. Для медных шин цинкование применяется редко.
Олово — это оптимальный баланс между ценой, технологичностью, коррозионной стойкостью и электрическими свойствами. Именно поэтому лужение стало самым массовым видом защитного покрытия для медных шин.
Примеры из практики
Первый пример. Распределительное устройство на морском буксире. В машинном отделении высокая влажность, солёные брызги, периодически попадает вода. Обычные медные шины через полгода покрылись зелёным налётом, контакты начали греться. Заменили на лужёные шины. Уже три года — никаких признаков коррозии, контакты холодные.
Второй пример. Заземляющая шина в шкафу наружной установки на химическом заводе. В воздухе постоянно присутствуют пары серной кислоты. Медная шина быстро чернела, контактные соединения приходилось чистить каждые три месяца. Установили лужёную шину. Интервал обслуживания вырос до двух лет.
Третий пример. Сборка высоковольтного щита для чистого сухого помещения. Спецификация предусматривала медные шины без покрытия. Монтажники предложили лужёные — «надёжнее». Отказались, так как лужёные шины были на 30 процентов дороже, а условия эксплуатации не требуют такой защиты. Экономия оказалась оправданной.
Четвёртый пример. Подключение алюминиевого кабеля к медной шине в уличном шкафу. Чтобы избежать гальванической коррозии, использовали медную лужёную шину и алюминиевые наконечники, смазанные специальной пастой. Узел работает пять лет без признаков перегрева и коррозии.
Частые вопросы о лужёных шинах
Вопрос: можно ли паять медную шину без лужения? Ответ: можно, но нужно использовать активный флюс (например, паяльную кислоту) и тщательно зачищать место пайки. После пайки флюс нужно обязательно смыть, чтобы избежать коррозии. Лужёную шину паять значительно проще и быстрее.
Вопрос: как очистить лужёную шину от грязи? Ответ: использовать мягкую ветошь, смоченную спиртом или уайт-спиритом. Не использовать абразивные материалы (наждачную бумагу, жёсткие щётки), чтобы не повредить тонкий слой олова.
Вопрос: влияет ли лужение на токопроводность шины? Ответ: для постоянного тока и переменного тока промышленной частоты — практически нет. Толщина оловянного слоя составляет доли процента от сечения шины, а проводимость олова в 6 раз хуже, но из-за малости слоя общее сопротивление увеличивается не более чем на 0,5-1 процент.
Вопрос: сколько стоит лужёная шина по сравнению с обычной? Ответ: ориентировочная наценка составляет 20-40 процентов в зависимости от сложности процесса и объёма партии. Для гибких шин (плетёных) лужение сложнее, поэтому наценка может быть выше.
Вопрос: правда ли, что лужёные шины нельзя использовать в системах с высокой температурой (выше 150 градусов)? Ответ: да, правда. Выше 150 градусов начинается интенсивная диффузия олова в медь, покрытие теряет пластичность и может растрескиваться. Для высокотемпературных применений используют никелированные или серебряные шины.
Шины медные лужёные — это медные токоведущие шины, поверхность которых покрыта тонким слоем олова. Покрытие наносится горячим или гальваническим способом.
Зачем лудить медные шины? Для трёх главных целей.
Первая цель — защита от коррозии. Олово не окисляется во влажном и химически агрессивном воздухе, сохраняя поверхность шины чистой и токопроводящей.
Вторая цель — улучшение электрического контакта. Мягкое олово при затяжке болтов деформируется, заполняя микронеровности, и обеспечивает минимальное контактное сопротивление.
Третья цель — облегчение пайки. Лужёная шина уже покрыта припоем, что упрощает присоединение проводников и перемычек.
Лужёные шины незаменимы на судах, на открытых подстанциях, в химической промышленности, на железнодорожном транспорте и в любых влажных помещениях. В сухих чистых помещениях можно использовать обычные медные шины — это дешевле и не менее надёжно.
Главные ограничения лужёных шин — рабочая температура не выше 150 градусов и постепенная деградация покрытия из-за диффузии олова в медь при длительном нагреве. Но для подавляющего большинства электротехнических устройств эти ограничения не критичны.
Выбирайте лужёные шины там, где есть влага, соль, химические реагенты или где требуется максимальная надёжность контакта. В остальных случаях медные шины без покрытия будут вполне достаточны и экономически выгодны.
