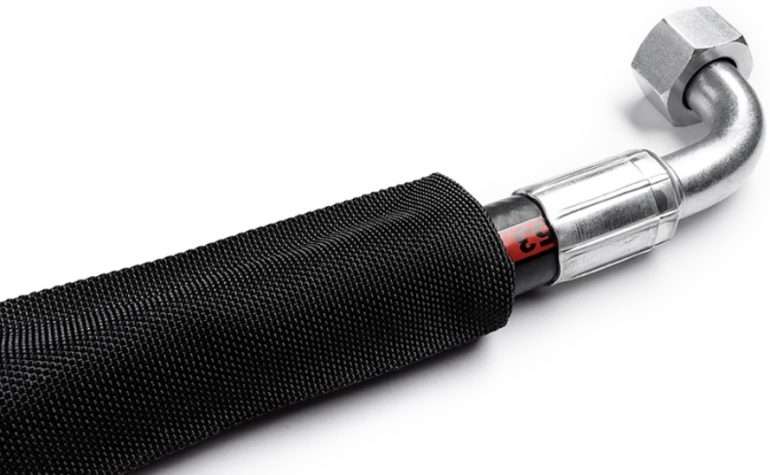

Гильза обжимная AB – это важный компонент, используемый для защиты и фиксации рукавов высокого давления (РВД) в гидравлических системах. Она обеспечивает надежное соединение, предотвращает утечки и увеличивает срок службы рукава. В данной статье рассмотрим ключевые технические характеристики, особенности конструкции, материалы изготовления и сферы применения гильзы AB.
Назначение гильзы обжимной AB
Гильза AB предназначена для:
- Текстильной защиты соединений РВД от механических повреждений.
- Обеспечения герметичности в гидравлических системах.
- Предотвращения разбрызгивания жидкости под высоким давлением.
- Повышения надежности и долговечности рукавов.
Она широко применяется в промышленности, сельском хозяйстве, строительной и горнодобывающей технике, а также в других областях, где используются гидравлические системы.
Конструктивные особенности
Гильза обжимная AB имеет следующие конструктивные элементы:
- Втулка – внутренняя часть, обеспечивающая плотное прилегание к рукаву.
- Обжимная муфта – наружная часть, которая деформируется при обжиме, создавая прочное соединение.
- Заусенцы или насечки – улучшают сцепление с рукавом, предотвращая прокручивание.
Конструкция гильзы AB позволяет выдерживать высокие нагрузки и вибрации, что делает ее надежным решением для тяжелых условий эксплуатации.
Материалы изготовления
Гильзы AB производятся из высокопрочных материалов, обеспечивающих коррозионную стойкость и механическую прочность:
- Углеродистая сталь – наиболее распространенный вариант, подходит для большинства гидравлических систем.
- Нержавеющая сталь – применяется в агрессивных средах (химическая, пищевая промышленность).
- Алюминиевые сплавы – используются для облегченных конструкций.
Для защиты от коррозии гильзы могут покрываться цинком, кадмием или другими антикоррозийными составами.
Технические параметры
Основные характеристики гильзы обжимной AB включают:
Размерные параметры
- Внутренний диаметр – соответствует наружному диаметру рукава (от 6 до 100 мм и более).
- Наружный диаметр – зависит от толщины стенки гильзы.
- Длина гильзы – варьируется в зависимости от типа соединения (стандартные размеры: 20–150 мм).
Рабочее давление
Гильза AB рассчитана на работу в системах с давлением:
- Стандартное – до 50 МПа (500 бар).
- Высокое – до 100 МПа (1000 бар) для усиленных моделей.
Температурный диапазон
- От -40°C до +120°C – для стандартных гильз.
- Специальные исполнения – до +200°C (для высокотемпературных гидравлических систем).
Механическая прочность
- Устойчивость к вибрациям и ударным нагрузкам.
- Минимальный срок службы – 5–10 лет в зависимости от условий эксплуатации.
Типы гильз AB
В зависимости от способа обжима и конструкции выделяют:
- Гильзы под прессовый обжим – требуют специального оборудования.
- Гильзы под винтовой обжим – могут затягиваться вручную или с помощью ключа.
- Разъемные гильзы – позволяют демонтировать соединение без повреждения рукава.
Монтаж гильзы AB
Процесс установки включает следующие этапы:
- Подготовка рукава – обрезка, очистка от загрязнений.
- Надевание гильзы – гильза размещается на конце рукава.
- Обжим – выполняется с помощью гидравлического или ручного пресса.
- Проверка герметичности – тестирование под рабочим давлением.
Важно соблюдать рекомендации производителя по усилию обжима, чтобы избежать повреждения рукава.
Преимущества гильзы AB
- Надежность – обеспечивает долговечность соединения.
- Универсальность – подходит для разных типов РВД.
- Ремонтопригодность – при необходимости соединение можно переобжать.
- Стойкость к внешним воздействиям – не боится влаги, масел, химических веществ.
Области применения
Гильзы AB используются в:
- Гидравлике спецтехники (экскаваторы, бульдозеры, краны).
- Промышленных станках (прессы, металлообрабатывающее оборудование).
- Сельхозтехнике (комбайны, тракторы).
- Нефтегазовой отрасли (буровые установки, трубопроводы).
Гильза обжимная AB – это критически важный элемент для обеспечения надежности гидравлических систем. Ее технические характеристики, такие как прочность, коррозионная стойкость и устойчивость к высоким давлениям, делают ее незаменимой в различных отраслях промышленности. Правильный выбор и монтаж гильзы AB позволяют значительно увеличить срок службы рукавов высокого давления и предотвратить аварийные ситуации.
При подборе гильзы необходимо учитывать параметры рукава, рабочее давление и условия эксплуатации, чтобы обеспечить максимальную эффективность и безопасность соединения.
