В мире трубопроводной арматуры существует множество устройств, предназначенных для регулирования потока жидкостей и газов. Два из наиболее распространенных и часто используемых элементов – это вентиль и задвижка. Однако, несмотря на схожую общую функцию, вентиль и задвижка имеют принципиально разные конструкции, области применения и характеристики. Понимание этих различий критически важно для правильного выбора оборудования и обеспечения эффективной и безопасной работы трубопроводных систем.

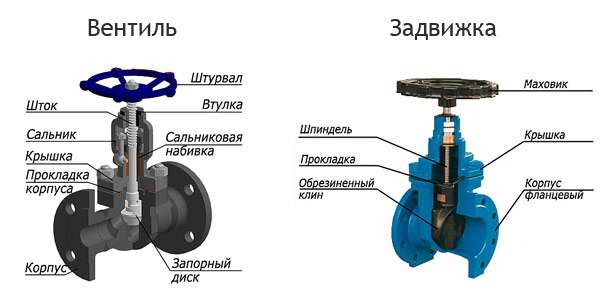

Принципы работы и конструкции
Вентили, как правило, используют диск или конус, который перемещается перпендикулярно потоку рабочей среды для регулирования или полного перекрытия прохода. Запорный элемент в вентиле обеспечивает более точное управление потоком, что делает их идеальными для регулирующих целей.
Задвижки, напротив, используют плоский или клиновидный затвор, который перемещается параллельно потоку. В открытом положении задвижка практически не создает сопротивления потоку, что является значительным преимуществом для систем, где важна минимальная потеря давления.
Основные различия в конструкции:
- Вентиль: Компактная конструкция, возможность регулирования потока, более высокое гидравлическое сопротивление.
- Задвижка: Большая строительная длина, полное открытие/закрытие, минимальное гидравлическое сопротивление в открытом положении.
Области применения
Выбор между вентилем и задвижкой во многом определяется условиями эксплуатации и требованиями к системе.
Вентили часто используются в системах, где требуется частое регулирование потока, например, в системах отопления, водоснабжения и химической промышленности. Их способность к точному управлению делает их незаменимыми в процессах дозирования и контроля.
Задвижки же предпочтительны в системах, где необходимо обеспечить полное открытие или закрытие потока с минимальными потерями давления, например, в магистральных трубопроводах, системах водоснабжения и канализации.
Сравнительная таблица областей применения:
| Характеристика | Вентиль | Задвижка |
|---|---|---|
| Регулирование потока | Отлично | Плохо |
| Гидравлическое сопротивление | Высокое | Низкое (в открытом положении) |
| Область применения | Регулирующие системы, дозирование, системы отопления | Магистральные трубопроводы, системы водоснабжения |
Преимущества и недостатки
Каждый тип арматуры обладает своими сильными и слабыми сторонами.
Преимущества вентилей: Точное регулирование, компактность, возможность использования в широком диапазоне давлений и температур.
Недостатки вентилей: Высокое гидравлическое сопротивление, меньшая пропускная способность по сравнению с задвижками.
Преимущества задвижек: Низкое гидравлическое сопротивление в открытом положении, высокая пропускная способность, простота конструкции.
Недостатки задвижек: Непригодность для регулирования потока, большая строительная длина, возможность гидравлического удара при быстром закрытии.
